自進式中空注漿錨
在線訂購<<自進式中空注漿錨>>自進式中空注漿錨<!--?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" /-->
注漿錨桿,中空灌漿錨桿,自進式注漿錨桿,注漿錨桿圖片
中空注漿錨桿分為漲殼式和自進式兩種,在這里給大家介紹一下自進式的注漿錨桿。
它也是起到支護作用的,不同的是自帶鉆頭,可以直接鑿孔進行作業。在工序上節省了環節,效率較高。缺點是一個桿體要用一個鉆頭,鉆頭不能多次使用,會留在鑿孔里面,成本較高。

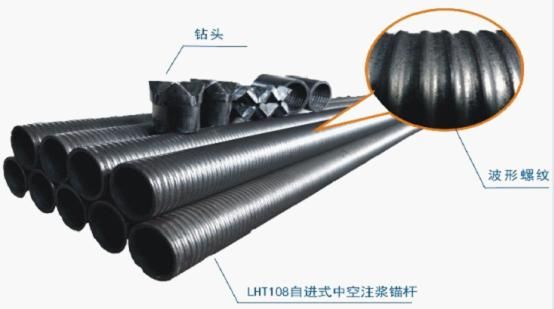

自進式錨桿的結構詳解:
合金鉆頭:由合金經工藝制作而成,具有很強的硬度和韌性,穿透力可使錨桿鉆入多類圍巖
錨桿體:總成中重要的構件,在鉆進和錨固中起主要作用。
連接套:在錨桿需加長時起連接作用。
墊板:能承受更大的圍巖應力。
螺母:能將圍巖應力集中到墊板上。
主要技術性能參數:
型號 | LZ25 | LZ27 | LZ28 | LZ32 | LZ38 | LZ51 |
|
外徑(mm) | ¢25 | ¢27 | ¢28 | ¢32 | ¢38 | ¢51 |
|
抗拉強度(MPa) | ≥650 | ≥650 | ≥650 | ≥650 | ≥650 | ≥650 |
|
齒高(mm) | 1.5±0.1 | ||||||
螺距(mm) | 12.7±0.1 | ||||||
螺紋方向 | 左旋 | ||||||
標準長度 | 2.0 3.0 3.5 4.0 4.5 5 6(可根據需要定制) | ||||||
長度誤差 | ±1% | ||||||
鉆進深度 | 12米以上 | ||||||
備注 | 抗拉強度和長度均可根據客戶設計要求制作 |
自進式錨桿施工工藝
1、將合金鉆頭與錨桿一端連接,另一端連接上釬套、釬尾后再與臺車或手持式鉆機連接好。按設計的深度開始鉆進,鉆進時須加注冷卻水。(錨桿如需加長,可用連接套進行連接,然后鉆進)
2、卸下鉆機,將止漿塞套進桿體,并將其塞入孔內,準備注漿。特殊情況入注漿壓力過大或圍巖太破碎,可用錨固劑封孔。
3.將快速注漿接頭與錨桿尾端連接,注漿接頭另一端與注漿機連接。
4.開動注漿機注漿,待注漿飽滿且壓力達到設計值時關機。注漿壓力根據設計參數和注漿機性能確定,灰沙比參考值1:0~1:1,水灰比參考值0.45~0.5:1.
5、安裝墊板和螺母,并旋緊螺母
